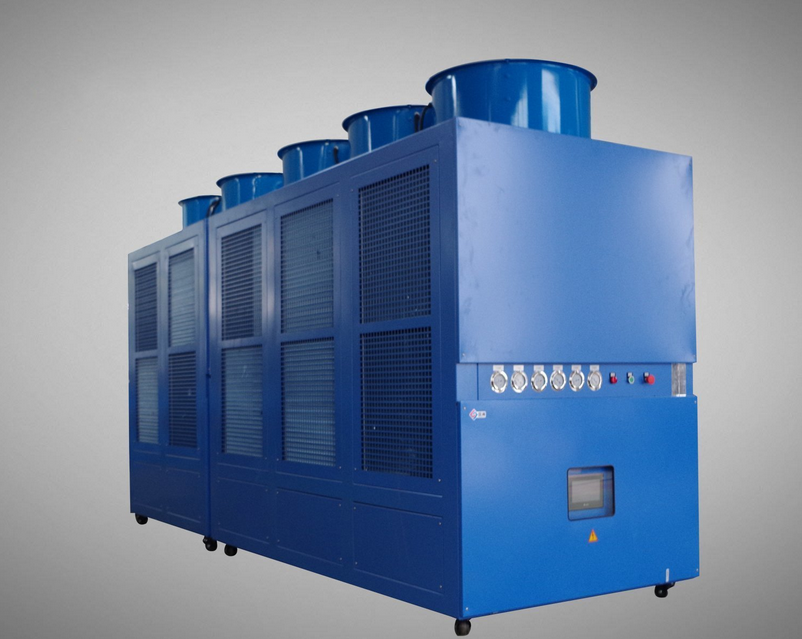

蒸發式混合型冷水機組
噴淋水水質 | |||||
項 目 | 基準值 | 傾 向 | |||
腐 蝕 | 結 垢 | ||||
基準項 | 酸堿度pH (25°C) | 6.5-8.0 | l | l | |
導電率(25°C) | μS/cm | <800 | l | ||
氯離子CI-(25°C) | mg(CI- )/L | <200 | l | ||
硫酸根離子SO2- | mg(SO 2- )/L | <200 | l | ||
酸消耗量(pH=4.8) | mg(CaCO 3)/L | <100 | l | ||
全硬度 | mg(CaCO 3)/L | <200 | l | ||
參考項目 | 鐵Fe | mg(Fe)/L | <1.0 | l | l |
硫離子s2- | mg(S2')/L | 不得檢出 | l | ||
銨離子NH?+ | mg(NH4 +)/L | <1.0 | l | ||
氧化硅Si02 | mg(SiO2)/L | <50 | l | ||
l 注：前標示為腐蝕或結垢傾向的有關因素 | |||||
當噴淋水水質有腐蝕傾向時，需根據噴淋水實際腐蝕性確定防腐級別，進行防護設計。
同理， 噴淋水水質有結垢傾向時，需根據噴淋水實際情況，進行防垢設計并確定清洗方案。
故在設備訂購前請進行水質檢測，并提供檢測報告。
性能參數表
項目 型號 | SRSW-YD | |||||||||
040-1B | 045-1B | 055-1B | 060-1B | 070-1B | 080-1B |
090-1B | ||||
額定制冷量 | KW | 148.6 | 163. 9 | 198.4 | 212. 3 | 250.0 | 284.0 | 334.6 | ||
104Kcal/h | 12.8 | 14. 1 | 17. 1 | 18. 3 | 21.5 | 24.4 | 28.8 | |||
電源型式 | 三相五線380V 50HZ | |||||||||
機組名義工況輸入功率 | KW | 36. 9 | 39.0 | 48.4 | 49.6 | 57.4 | 69.2 | 81.2 | ||
冷凍水系統 | 換熱器型式 | 臥式殼管式換熱器 | ||||||||
水流量 | m3 /h | 25. 6 | 28.2 | 34. 1 | 36.5 | 43.0 | 48.8 | 57.6 | ||
蒸發式 冷凝系統 | 風機型式 | 低噪音軸流風機 | ||||||||
水泵型式 | 高效型單級管道離心泵 | |||||||||
風機數量 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
水泵數量 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
補水量 | m3 /h | 0. 19 | 0. 21 | 0. 26 | 0.27 | 0. 32 | 0. 39 | 0. 45 | ||
機外揚程 | m | 25 | 25 | 25 | 25 | 25 | 25 | 25 | ||
機組進出口徑 | DN | 65 | 65 | 80 | 80 | 80 | 100 | 100 | ||
補水管管徑 | DN | 25 | 25 | 25 | 25 | 32 | 32 | 32 | ||
排水管管徑 | DN | 25 | 25 | 25 | 25 | 32 | 32 | 32 | ||
外形尺寸 | 長 | mm | 3300 | 3300 | 3300 | 3800 | 4980 | 4980 | 5090 | |
寬 | mm | 2660 | 2760 | 2860 | 2930 | 2930 | 2775 | 2830 | ||
高 | mm | 2560 | 2560 | 2560 | 2560 | 2560 | 2560 | 2560 | ||
機組重量 | 機組略重 | kg | 2535 | 2635 | 2870 | 2995 | 3105 | 3210 | 3415 | |
運行略重 | kg | 3550 | 3690 | 4020 | 4195 | 4350 | 4495 | 4780 | ||
注：
1.制冷工況：冷凍水進水溫度7℃，溫差5℃,環境干球溫度7℃，濕球溫度28℃;
2.設計工況所需機組機外揚程與性能參數表提供數據數據偏差較大時，可向公司提出要求，匹配相應的水泵;
3.以上數據適用于冷制劑R22。
